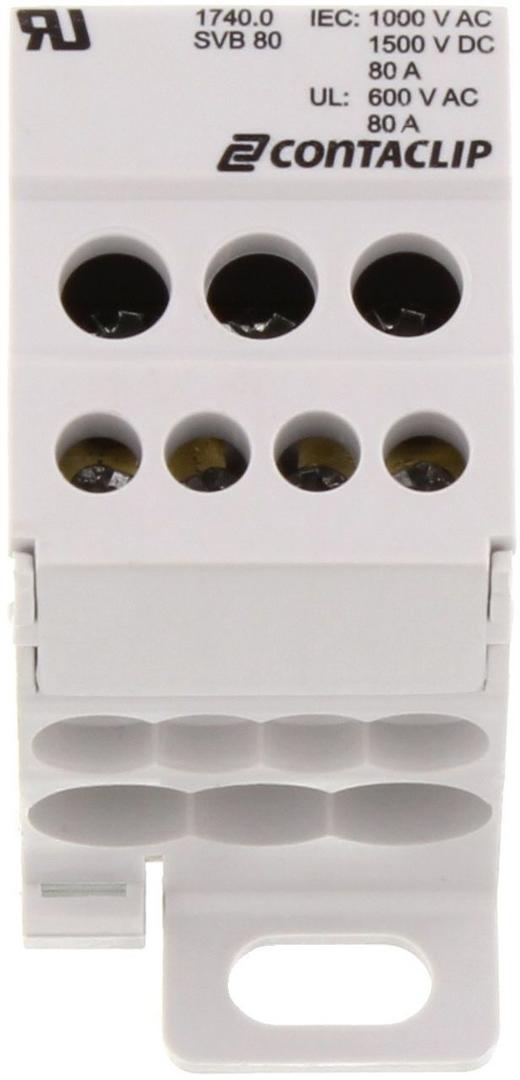

1740
1740.0
SVB 80 LG
Screw-distributor block, Screw connection, Mounting type:Mounting rail TS 35/7.5 and mounting surface, Rated cross-section of input: 16 mm², Rated cross-section of output: 6 and 16 mm², Colour: Light grey
Technical data
- Connection principle
- Screw connection
- Colour
- Light grey
- Width
- 27 mm
- Length
- 66 mm
- Mounting type
- Mounting rail TS 35/7.5 and mounting surface
- Anzahl der Ausgänge A
- 2
- Anzahl der Ausgänge B
- 4
- Anzahl der Eingänge
- 1
- Ausgang A: Abisolierlänge
- 12
- Ausgang A: Bemessungsquerschnitt
- 16
- Ausgang A: Drehmoment max.
- 3
- Ausgang A: Drehmoment min.
- 1.5
- Ausgang A: Durchmesser
- 7
- Ausgang A: Leiterquerschnitt AWG max.
- 4
- Ausgang A: Leiterquerschnitt AWG min.
- 8
- Ausgang A: Leiterquerschnitt flexibel max.
- 16
- Ausgang A: Leiterquerschnitt flexibel min.
- 2.5
- Ausgang A: Leiterquerschnitt flexibel mit Aderendhülse max.
- 16
- Ausgang A: Leiterquerschnitt flexibel mit Aderendhülse min.
- 2.5
- Ausgang A: Leiterquerschnitt starr max.
- 16
- Ausgang A: Leiterquerschnitt starr min.
- 2.5
- Ausgang A: Schraubengewinde
- M 5
- Ausgang A: Schraubenkopf
- Slotted / cross recess
- Ausgang B: Abisolierlänge
- 12
- Ausgang B: Bemessungsquerschnitt
- 6
- Ausgang B: Drehmoment max.
- 1.5
- Ausgang B: Drehmoment min.
- 0.8
- Ausgang B: Durchmesser
- 4.5
- Ausgang B: Leiterquerschnitt AWG max.
- 10
- Ausgang B: Leiterquerschnitt AWG min.
- 14
- Ausgang B: Leiterquerschnitt flexibel max.
- 6
- Ausgang B: Leiterquerschnitt flexibel min.
- 2.5
- Ausgang B: Leiterquerschnitt flexibel mit Aderendhülse max.
- 6
- Ausgang B: Leiterquerschnitt flexibel mit Aderendhülse min.
- 2.5
- Ausgang B: Leiterquerschnitt starr max.
- 6
- Ausgang B: Leiterquerschnitt starr min.
- 2.5
- Ausgang B: Schraubengewinde
- M 4
- Ausgang B: Schraubenkopf
- Slotted / cross recess
- Bemessungsspannung AC
- 1000
- Bemessungsspannung DC
- 1500
- Bemessungsstrom Cu
- 80
- Connections
- 7
- Contamination degree
- 3
- EAC approval
- TR ZU 004/2011
- EAC approval granted
- Yes
- EU-POP compliant
- Yes
- Eingang: Abisolierlänge
- 12
- Eingang: Bemessungsquerschnitt
- 16
- Eingang: Drehmoment max.
- 3
- Eingang: Drehmoment min.
- 1.5
- Eingang: Durchmesser
- 7
- Eingang: Leiterquerschnitt flexibel AWG max.
- 4
- Eingang: Leiterquerschnitt flexibel AWG min.
- 8
- Eingang: Leiterquerschnitt flexibel m. Aderendhülse max.
- 16
- Eingang: Leiterquerschnitt flexibel m. Aderendhülse min.
- 2.5
- Eingang: Leiterquerschnitt flexibel max.
- 16
- Eingang: Leiterquerschnitt flexibel mi. Aderendhülse AWG max.
- 4
- Eingang: Leiterquerschnitt flexibel mi. Aderendhülse AWG min.
- 8
- Eingang: Leiterquerschnitt flexibel min.
- 2.5
- Eingang: Leiterquerschnitt starr AWG max.
- 4
- Eingang: Leiterquerschnitt starr AWG min.
- 8
- Eingang: Leiterquerschnitt starr max.
- 16
- Eingang: Leiterquerschnitt starr min.
- 2.5
- Eingang: Schraubengewinde
- M 5
- Eingang: Schraubenkopf
- Slotted / cross recess
- Erf. Vorsicherung Klasse J
- 80
- Flammability class UL 94
- V-0
- Height
- 47 mm
- Height TS 35/7.5
- 50 mm
- Insulating housing
- Polyamide 6.6
- Kurzschlussstromfestigkeit ICW über 1s
- 1,9
- Kurzschlussstromfestigkeit IPK (Spitzenwert)
- 2,7
- Maximum power dissipation for nominal condition
- 2.56 W
- Overvoltage category
- III
- PROP 65 CAS 1 Substance
- LEAD
- PROP 65 CAS 1 percentage, max.
- 4 %
- PROP 65 CAS 1 percentage, min.
- 0.1 %
- PROP 65 compliant
- No
- REACH CAS 1 Number
- 7439-92-1
- REACH CAS 1 Substance
- BLEI
- REACH CAS 1 percentage, max.
- 4 %
- REACH CAS 1 percentage, min.
- 0.1 %
- REACH Candidate Substance Note
- No
- REACH compliant
- No
- REACH reference date
- 2026-02-04
- Rated impulse voltage
- 2,5 kV
- RoHS Exception rule
- 6c
- RoHS compliant
- Yes
- SCCR Rating
- 100
- SCIP
- B2E0FD15-7C36-4E00-A89A-D44448CB072B
- TSCA compliant
- Yes
- UL Ausgang A: Leiterquerschnitt AWG max.
- 4
- UL Ausgang A: Leiterquerschnitt AWG min.
- 8
- UL Ausgang B: Leiterquerschnitt AWG max.
- 10
- UL Ausgang B: Leiterquerschnitt AWG min.
- 14
- UL Drehmoment Ausgang
- 7.2
- UL Drehmoment Eingang
- 13.5
- UL Eingang: Leiterquerschnitt AWG max.
- 4
- UL Eingang: Leiterquerschnitt AWG min.
- 8
- UL File Number
- E95701
- UL Recognized
- 1
- UL SCCR Rating
- 100
- UL Usegroup B: Bemessungsstrom Cu
- 80
- UL Usegroup B: rated current
- 80 A
- UL Usegroup B: rated voltage
- 600 V
- UL Usegroup C: Bemessungsstrom Cu
- 80
- UL Usegroup C: rated current
- 80 A
- UL Usegroup C: rated voltage
- 600 V
- UL approval
- UL 1059
- UL factory wiring
- Yes
- UL field wiring
- Yes
- UL wire material
- Cu
- UL Überspannungsschutz - erf. Vorsicherung Klasse J
- 80
- Weight per piece (including packaging)
- 71 g
- Weight per piece (not including packaging)
- 63 g
- Working temperature, max.
- 120 °C
- Working temperature, min.
- -40 °C
- cUL Ausgang A: Leiterquerschnitt AWG max.
- 4
- cUL Ausgang A: Leiterquerschnitt AWG min.
- 8
- cUL Ausgang B: Leiterquerschnitt AWG max.
- 10
- cUL Ausgang B: Leiterquerschnitt AWG min.
- 14
- cUL Drehmoment Ausgang
- 0.8
- cUL Drehmoment Eingang
- 1.5
- cUL Eingang: Leiterquerschnitt AWG max.
- 4
- cUL Eingang: Leiterquerschnitt AWG min.
- 8
- cUL Recognized
- 1
- cUL Usegroup B: rated current
- 80 A
- cUL Usegroup B: rated voltage
- 600 V
- cUL Usegroup C: rated current
- 80 A
- cUL Usegroup C: rated voltage
- 600 V
- cUL approval
- C22.2 No 158
- cUL file number
- E95701
- cUL wire material
- Cu
Commercial data
- Country of origin
- FR
- Customs number
- 85369010
- GTIN (EAN)
- 4044211143473
Other colours / variants
More in this series
Distribution blocks
1740.5
SVB 80 BU
Colour: Blue · Connection principle: Screw connection · Width: 27 mm

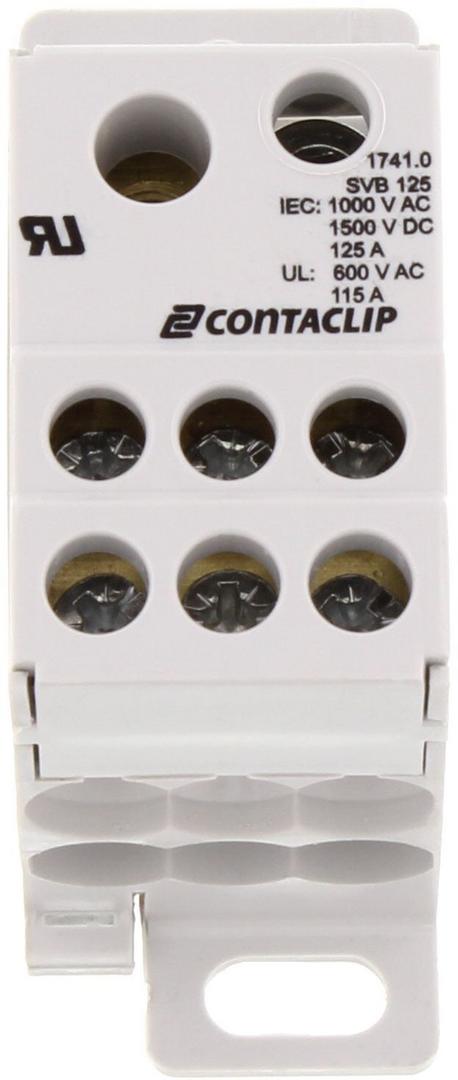

1741.0
SVB 125 LG
Colour: Light grey · Connection principle: Screw connection · Width: 27 mm

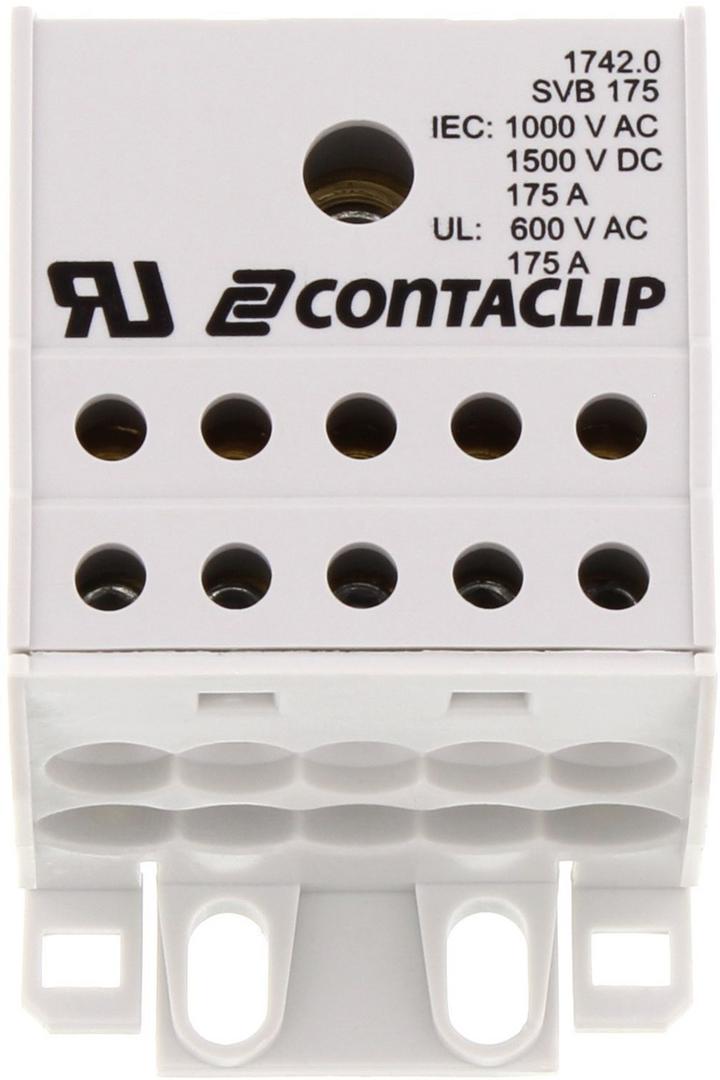

1742.0
SVB 175 LG
Colour: Light grey · Connection principle: Screw connection · Width: 45 mm

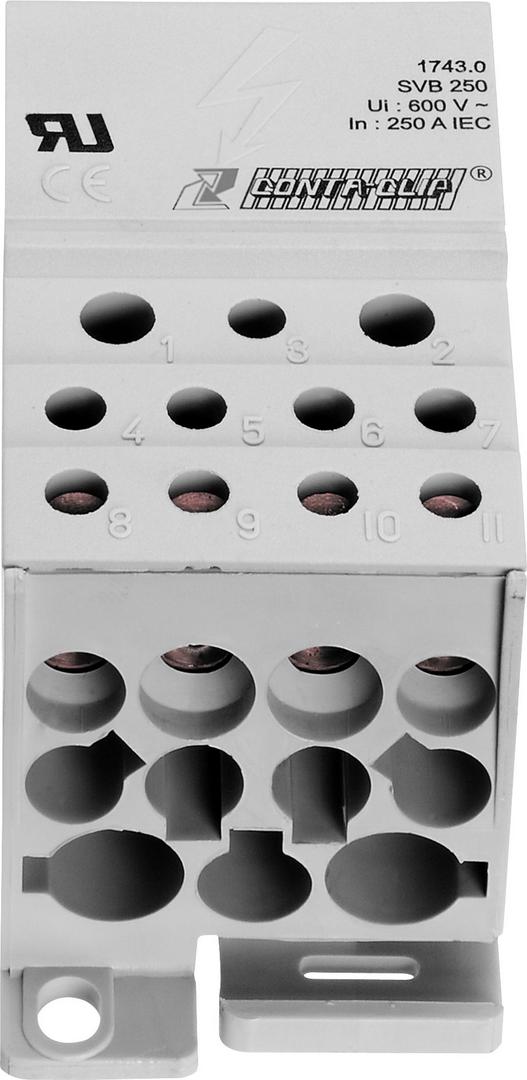

1743.0
SVB 250 LG
Colour: Light grey · Connection principle: Screw connection · Width: 44 mm

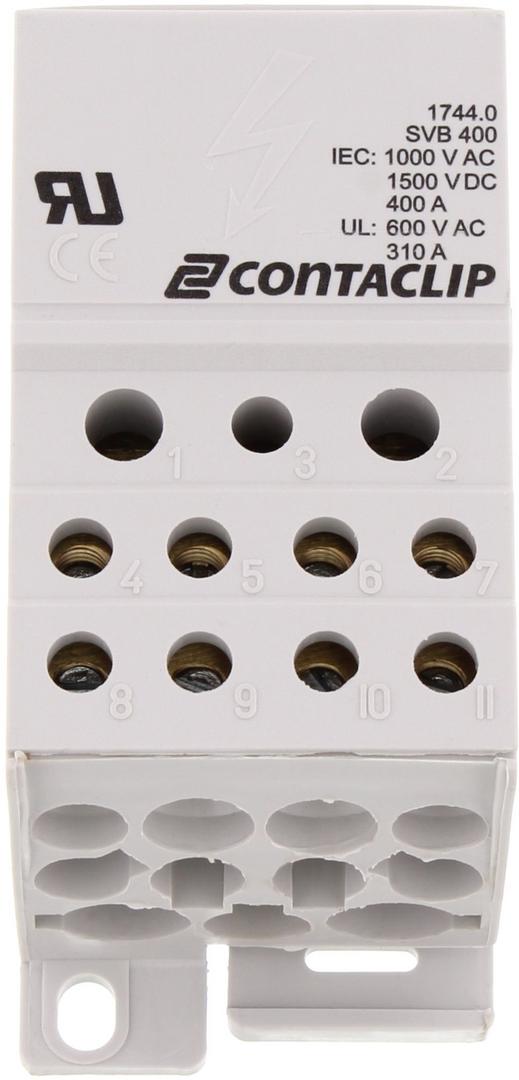

1744.0
SVB 400 LG
Colour: Light grey · Connection principle: Screw connection · Width: 44 mm

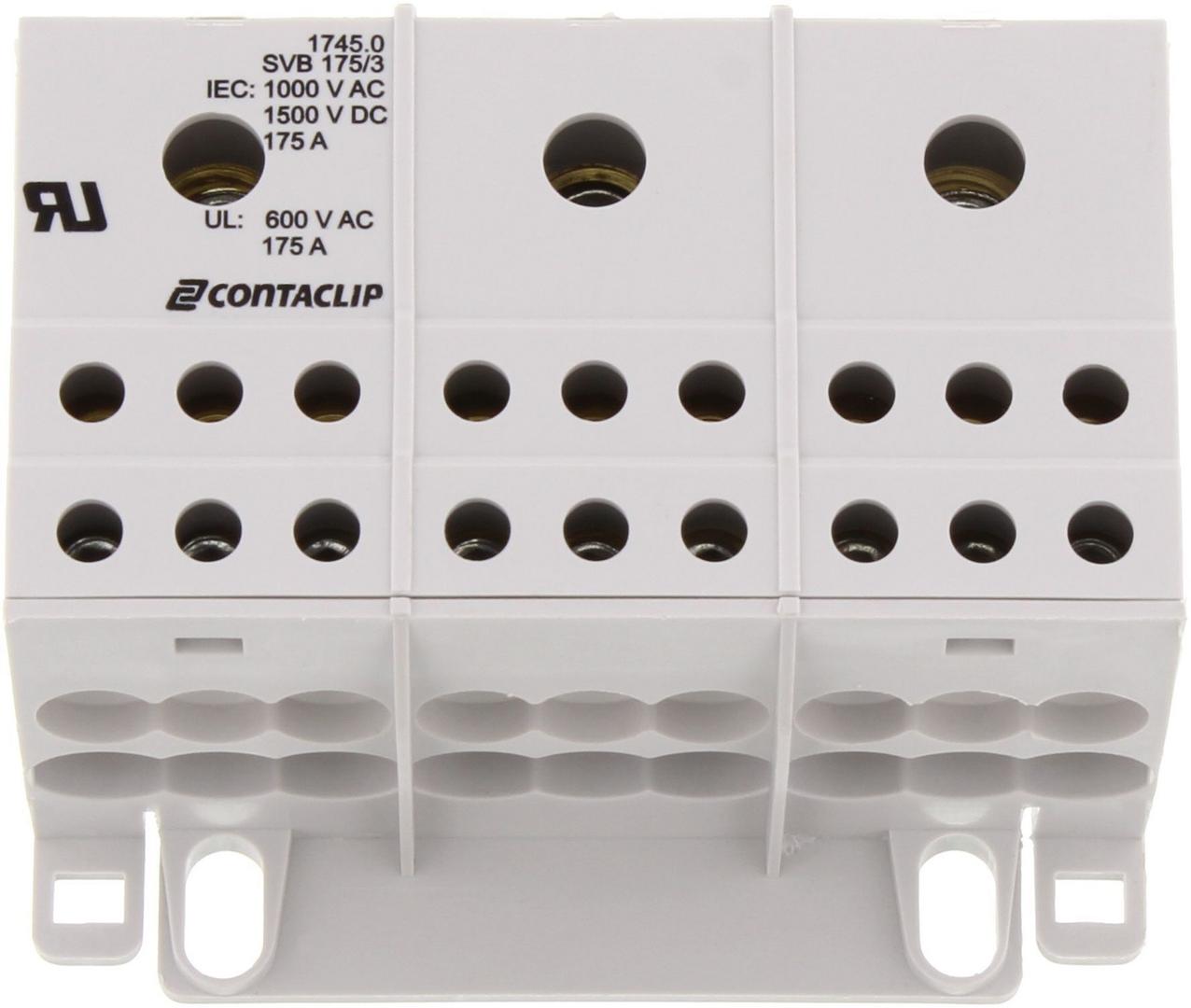

1745.0
SVB 175/3 LG
Colour: Light grey · Connection principle: Screw connection · Width: 80 mm

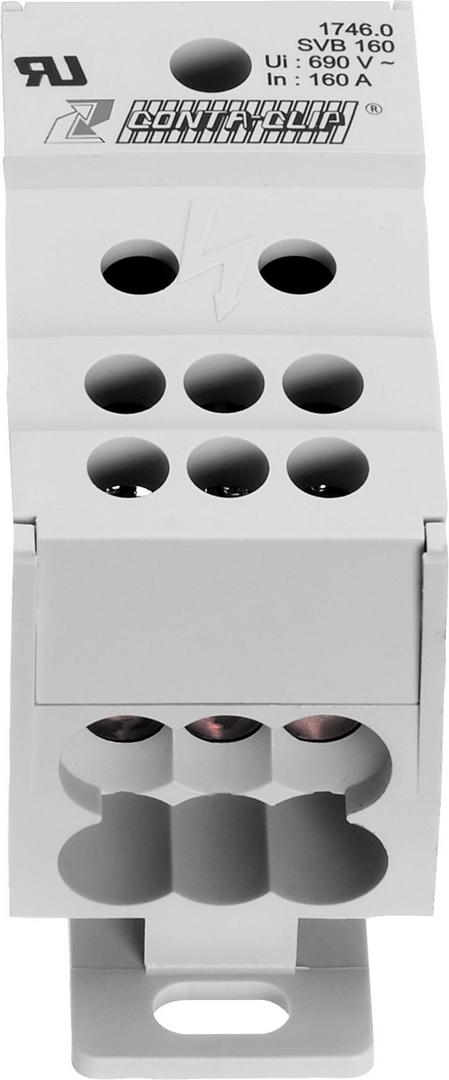

1746.0
SVB 160 LG
Colour: Light grey · Connection principle: Screw connection · Width: 35 mm

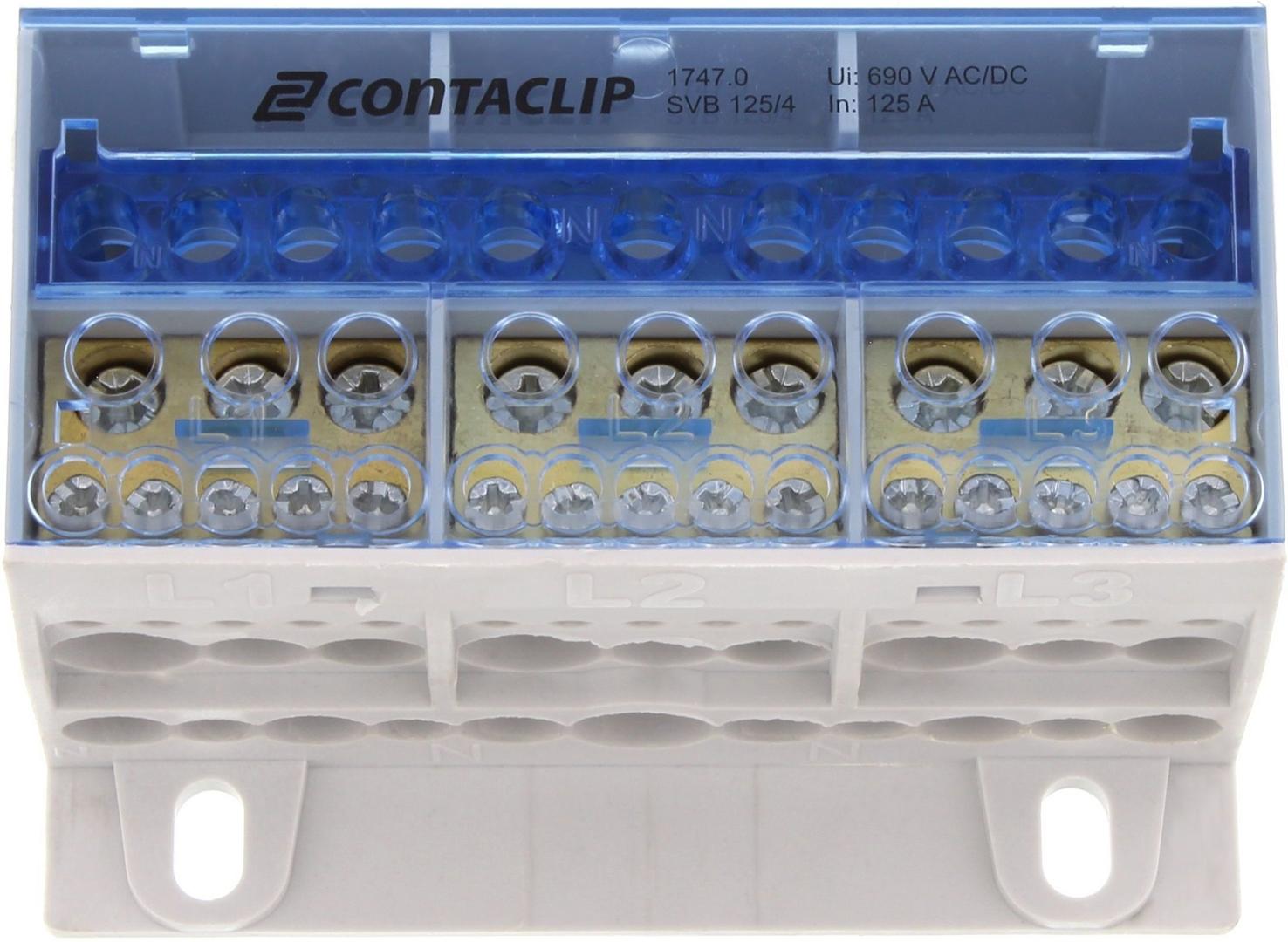

1747.0
